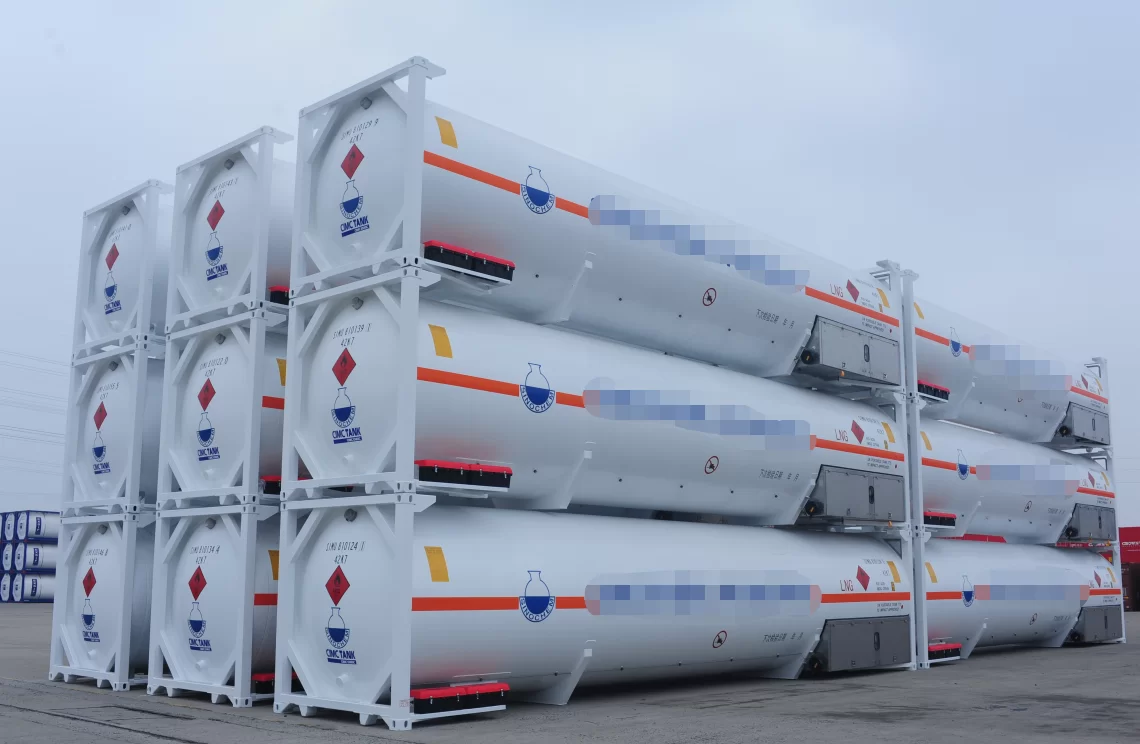

¿Qué es un contenedor iso de GNL?
A medida que crece la demanda de comercio internacional, también crece la necesidad de un transporte confiable y de calidad. Para transportar GNL a escala global, los contenedores iso de GNL satisfacen esta necesidad con una variedad de características personalizables.
En muchos países, los contenedores isocisterna de GNL se utilizan para optimizar la cadena de suministro de energía y obtener gas natural licuado (GNL) para su uso en ciudades y áreas remotas. Los contenedores cisterna iso de GNL ofrecen una solución eficaz al problema del suministro de GNL.
Generalmente, los contenedores cisterna ISO para GNL se fabrican según las normas ISO (Organización Internacional de Normalización) y se utilizan para el transporte de diversos líquidos y gases. Más específicamente, los isocontenedores de GNL están diseñados para el transporte acuático eficiente de gas natural licuado (GNL).
Estos tanques iso están hechos de acero inoxidable. Además, cuentan con tanques de presión multicapa aislados al vacío, sostenidos por tanques de transporte de doble pared. Permitiéndoles así contener GNL a temperaturas de -162 °C (-260 °F). Los contenedores cisterna ISO de GNL tienen un nivel de presión máximo de 0,690 MPa.
El contenedor cisterna iso de GNL tiene dos contenedores: un tanque interior con GNL y un tanque exterior con material aislante. Los tanques completamente sellados son los más comunes y su tamaño varía según su finalidad. El transporte de GNL en tanques ISO es una alternativa innovadora y eficaz a la distribución tradicional de gas natural.
Descripción general del mercado de contenedores cisterna ISO de GNL
A continuación se ofrece un breve resumen de lo que está sucediendo en el mercado de tanques iso de GNL.
Se estima que el mercado mundial de contenedores cisterna iso de GNL será de 159,1 millones de dólares estadounidenses para 2021 y se espera que alcance los 264 millones de dólares estadounidenses para 2028.
En 2021, Europa es la región más grande en el mercado de contenedores cisterna iso de GNL, con América del Norte en segundo lugar.
Características clave de los tanques ISO de GNL:
● Construcción robusta: Los tanques ISO de GNL están construidos con materiales de alta calidad para soportar las condiciones extremas asociadas con el transporte de GNL. Están diseñados para soportar entornos de baja temperatura y mantener el GNL en su estado líquido.
● Aislamiento y protección térmica: Los tanques incorporan materiales y técnicas de aislamiento avanzados para minimizar la transferencia de calor, asegurando que el GNL permanezca a la temperatura requerida durante el transporte. Esto ayuda a evitar que el GNL se vaporice y garantiza una entrega segura y eficiente.
● Funciones de seguridad: Los tanques ISO de GNL están equipados con múltiples funciones de seguridad para garantizar el transporte seguro de GNL. Estos pueden incluir válvulas de cierre de emergencia, dispositivos de alivio de presión y sistemas de monitoreo integrados para detectar y abordar posibles fugas o anomalías.
● Diseño estandarizado: Los tanques siguen estándares internacionales, lo que garantiza la compatibilidad con diversos modos e instalaciones de transporte en todo el mundo. Están construidos según las dimensiones ISO y se pueden cargar fácilmente en buques portacontenedores, vagones o remolques de camiones, lo que proporciona un transporte intermodal sin interrupciones.
● Opciones de capacidad: Los tanques ISO de GNL vienen en varias opciones de capacidad, que van desde volúmenes pequeños hasta grandes, para satisfacer los diferentes requisitos de los clientes. Esto permite flexibilidad a la hora de elegir el tamaño de tanque adecuado según las necesidades de transporte específicas.
● Cumplimiento normativo: Los tanques ISO de GNL cumplen con los estándares y regulaciones de la industria, lo que garantiza seguridad, protección ambiental y cumplimiento legal. Están diseñados y fabricados para cumplir con los estrictos requisitos establecidos por organismos internacionales y autoridades locales.
● Mantenimiento y servicio: el mantenimiento y la inspección regulares son cruciales para el funcionamiento seguro de los tanques ISO de GNL. Los fabricantes suelen brindar servicios de soporte, incluidas pautas de mantenimiento, disponibilidad de repuestos y asistencia técnica, para garantizar el rendimiento y la confiabilidad a largo plazo de los tanques.
Tipos de líquidos que pueden transportar los contenedores cisterna ISO
1. melaza
2. Leche y otros PRODUCTOos lácteos
3. Bebidas alcohólicas y no alcohólicas
4. Azúcares licuados
5. Peróxido de hidrógeno
6.Ácido sulfúrico/nítrico
7. PRODUCTOos químicos/disolventes
8. Alimentos líquidos
9. Aceite para calefacción/aceite vegetal
10. Gasolina/diesel/gas licuado de petróleo
11. Resina líquida
Beneficios de los tanques ISO de GNL

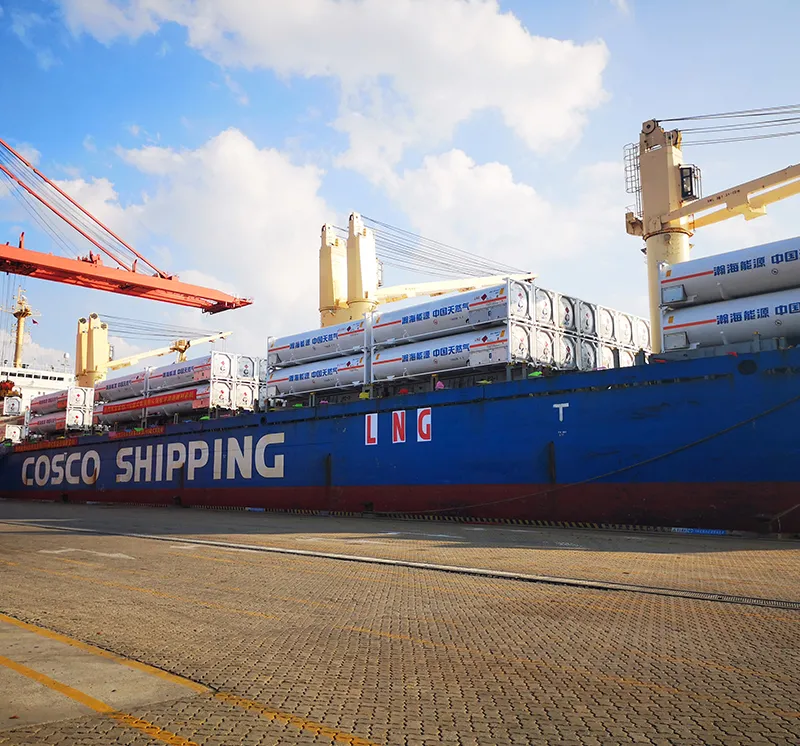

● Flexibilidad: Los tanques ISO de GNL brindan flexibilidad en el transporte de GNL a varios lugares, lo que permite el transporte intermodal por carretera, ferrocarril o mar.
● Rentabilidad: El uso de tanques ISO de GNL reduce la necesidad de infraestructura y terminales de GNL especializadas, lo que resulta en menores costos de transporte en comparación con otros métodos de entrega.
● Seguridad y protección: Los tanques ISO de GNL están diseñados con características de seguridad integrales, lo que garantiza el transporte seguro de GNL y minimiza el riesgo de accidentes o fugas.
● Reducción de Emisiones: El transporte de GNL en tanques ISO promueve el uso de energía más limpia, ya que el GNL tiene menores emisiones de carbono en comparación con otros combustibles fósiles, contribuyendo a la sostenibilidad ambiental.
Tipos de contenedores ISO de GNL
Se encuentran disponibles diferentes tipos de contenedores ISO de GNL para satisfacer diversas necesidades de transporte y almacenamiento. La siguiente tabla muestra las clasificaciones más comunes.
| Tipo | Descripción | Aplicaciones clave |
|---|---|---|
| Contenedor cisterna estándar ISO para GNL | Construido según los estándares ISO con aislamiento al vacío y protección multicapa. | Transporte general de GNL por carretera, ferrocarril y marítimo. |
| Contenedor cisterna criogénico de GNL | Aislamiento criogénico avanzado para minimizar el gas de ebullición (BOG). | Transporte de GNL de larga distancia e internacional. |
| Contenedor ISO de GNL de 20 pies | Diseño compacto, manejo más sencillo, menor volumen. | Distribución de GNL a pequeña escala y suministro regional. |
| Contenedor ISO de GNL de 40 pies | Mayor capacidad para transporte de GNL a granel. | Usuarios industriales y proyectos energéticos a gran escala. |
| Contenedor de GNL con carrocería intercambiable | Mayor volumen de carga útil en comparación con los tanques ISO estándar. | Transporte por carretera y ferrocarril en regiones de alta demanda. |
| Contenedor ISO de GNL personalizado | Fabricados a medida con sistemas específicos de presión, seguridad o vaporización. | Cadenas de suministro especializadas de GNL y almacenamiento en sitio. |
Seleccionar el contenedor ISO de GNL adecuado garantiza una logística de GNL segura, eficiente y rentable.
El contenedor iso de GNL y sus especificaciones
Hasta ahora, sabemos que el contenedor cisterna iso de GNL es el contenedor más eficiente para transportar gas natural licuado. Hay 2 tipos de contenedores cisterna iso de GNL que se utilizan comúnmente en la industria naviera. Estos son los contenedores ISO estándar de GNL de 20 y 40 pies. Para cumplir mejor su propósito, cada tipo y tamaño tiene sus propias especificaciones únicas.
Echemos un vistazo más de cerca a cada una de sus especificaciones e indicadores.
● Contenedor cisterna iso de GNL de 20 pies
El GNL se puede transportar a distancias más largas utilizando contenedores cisterna ISO criogénicos. Esto permite un suministro de combustible más rentable a los usuarios finales alejados de la fuente de suministro de GNL. Un contenedor criogénico ISO de GNL de 20 pies proporciona una capacidad de almacenamiento de 22.000 litros a una presión de trabajo de 17 BAR.
Tamaño del contenedor (largo x ancho x alto/mm): 6.058 x 2.438 x 2.591
Código de diseño: ASME/GB
Peso de carga: 26000 ~ 28500 KG
Temperatura de diseño: -196~+50℃
● Contenedor cisterna iso de GNL de 40 pies
Tamaño del contenedor (largo x ancho x alto/mm): 12.192 x 2.438 x 2.591
Código de diseño: ASME/GB
Peso de carga: 30480~34000KG
Temperatura de diseño: -196~+50℃
● Contenedor cisterna iso criogénico estándar de GNL de 45 pies
Los contenedores cisterna intermodales agua-tierra de 45 pies recientemente desarrollados tienen derechos de propiedad inTeléfonoectual independientes y un excelente rendimiento de vacío. Tanto la posición de 45 pies como el ángulo de transporte de 40 pies pueden ser adecuados para muchos tipos de camiones esqueleto en el país y en el extranjero. Mientras tanto, tampoco es necesario un equipo de elevación adicional de 45 pies en el muelle, la tubería instalada nuevamente es más fácil para el transporte y la operación de los usuarios finales.
Precauciones de seguridad para contenedores cisterna ISO de GNL
Dado que el GNL es un material altamente inflamable, se debe tener especial cuidado al manipular los contenedores cisterna ISO de GNL: existe riesgo de fugas si no se almacenan correctamente y, si tienen fugas, difícilmente se puede garantizar la seguridad del conductor del transporte. A continuación se ofrecen algunos consejos de seguridad clave a tener en cuenta al transportar GNL.
El llenado inicial generalmente se lleva a cabo en un tanque criogénico que se ha reactivado después de que el contenido de un tanque criogénico a temperatura ambiente contenga un período de líquido criogénico almacenado.
Antes del llenado inicial, se deben verificar y calibrar el medidor de nivel de líquido y el manómetro, verificar si las distintas válvulas están en el estado correcto de apertura y cierre, si la tubería está abierta para abrir la válvula del manómetro, de acuerdo con los procedimientos operativos del medidor de nivel de líquido para que el medidor de nivel de líquido esté en condiciones de funcionamiento.
Cuando el tanque de almacenamiento criogénico se utiliza para líquido criogénico de alta pureza, se debe sacar del proceso de reemplazo. El método es: usar nitrógeno o aire seco libre de aceite a 70 ℃ ~ 80 ℃, calentar y expulsar el contenido, el tiempo de expulsión no debe ser inferior a 8 horas, luego usar el gas PRODUCTOo para un reemplazo aproximadamente más liviano que el nitrógeno del aire, debe importarse desde la válvula de ventilación, desde la descarga de la válvula de importación y exportación de líquido inferior, aproximadamente más pesado que el aire, oxígeno o gas, debe importarse desde la válvula de importación y exportación de líquido inferior, desde la descarga de la válvula de ventilación, cuando la presión del tanque de almacenamiento criogénico alcanza 0,1 -0,2 MPa, descargue el gas reemplazado, esto se repite varias veces, y la pureza del gas descargado se prueba satisfactoriamente antes de detener el reemplazo de cada tubería de válvula, también aplica el soplado del gas del PRODUCTOo y está satisfecho con los requisitos de pureza después del reemplazo del sellado de presión positiva 4, llenado de almacenamiento de líquido criogénico general, sin el proceso de reemplazo de soplado anterior.
El primer llenado recomienda el uso de llenado a presión atmosférica, es decir, antes de llenar, abra el contenido de la válvula de vaciado, que se cerrará solo después de que se complete todo el llenado, el proceso de llenado en el contenido del recipiente a presión atmosférica o baja presión, la operación es conveniente para llenar líquidos criogénicos raros o valiosos, primero puede llenarse con un cilindro de tanque de almacenamiento criogénico con enfriamiento de nitrógeno líquido, con reemplazo del gas PRODUCTOo a baja temperatura hasta la pureza especificada, y luego llenarlo con líquidos criogénicos.
Al manipular gas natural, el gas puede filtrarse a la ropa, así que evite fumar cerca del tanque, especialmente al llenarlo y descargarlo. En caso de fuga, elimine todas las fuentes de ignición y desconecte el suministro de gas. Además, cierre las fugas y las instalaciones eléctricas y mantenga una ventilación adecuada. Evite sellar recipientes que contengan gases licuados. Si se mantiene sellado, la evaporación del gas puede provocar un aumento de presión. Este aumento de presión puede provocar lesiones personales y daños al equipo.
El costo de un contenedor cisterna puede variar según el tipo y las especificaciones del tanque, la ubicación, la disponibilidad y, a veces, el fabricante.
